- 广雄影像测量仪CNC
详细信息
品牌：广雄 型号：CNC 加工定制：是 操作方式：鼠标自动 分辨率：0.00001 mm 测量行程：400*300 放大倍率：230 测量精度：2um 外形尺寸：定制 mm 全自动影像测量仪

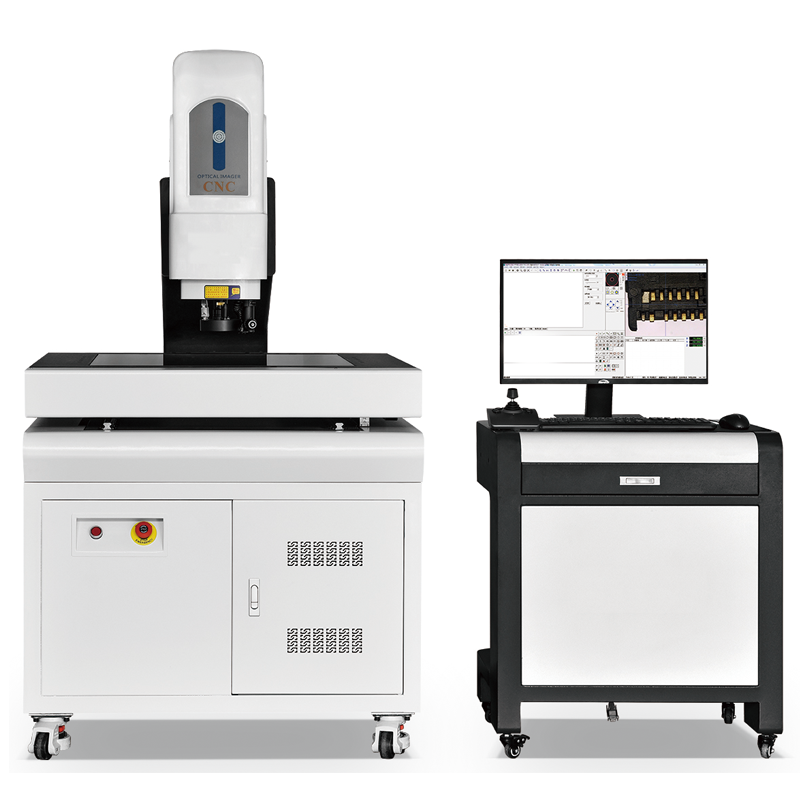

（仪器外观参考图）
仪器特点：- 三轴均采用台湾HIWIN高精度直线导轨、精密级滚珠丝杆传动，噪音低振动小，动态几何误差变形*小；
- 采用优质花岗岩大理石底座、立柱，具有良好的温度稳定性、抗实效变形能力 。
- 采用花岗岩大理石+航空铝工作台，小惯性、保证高速运行的定位精度及稳态性能。
- 有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。
- 采用英国技术的集成式控制盒和进口高性能伺服电机驱动,实现双闭环控制 。

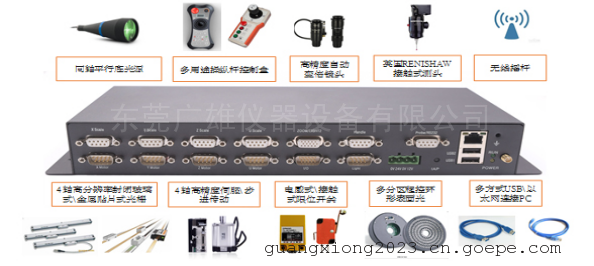

集成式控制系统：

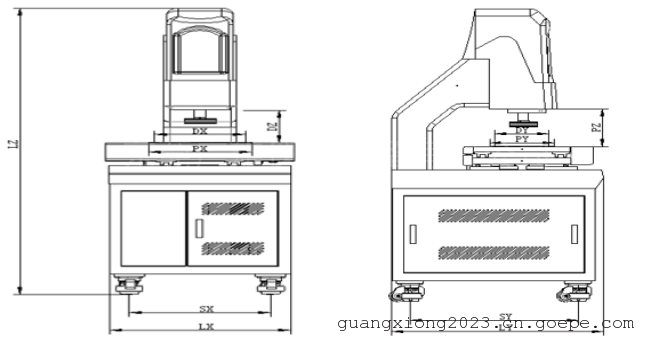

规格参数：CNC3020~6050 长度单位：mm型号 CNC3020 CNC4030 CNC5040 CNC6050 X\Y\Z测量行程 300*200*200 400*300*200 500*400*200 600*500*200 工作距离 95mm 95mm 95mm 95mm 外形尺寸Lx*Ly*Lz 1060*715*1710 1160*815*1710 1260*915*1710 1360*1015*1710 *大载荷 30Kg 30Kg 30Kg 30Kg 仪器重量 260Kg 360Kg 450kg 560Kg 电源 220V+10%, 50HZ-60HZ 测量精度 X/Y轴:（3＋L/200）μm，Z轴:（5+L/200）μm 重复精度 ≤3μm 计算机（选配） 工控主板，处理器I3 4160，内存4G，固态硬盘240G，24寸液晶显示器 Z轴光学测高 标配Z轴非接触式光学测高功能 传动丝杆 X/Y/Z三轴台湾TBI研磨级滚珠丝杆 传动导轨 X/Y/Z三轴台湾HIWIN静音型直线导轨 伺服电机 X/Y/Z三轴以色列Servotronix高性能伺服电机 软件+控制器 CNC-3D测量软件+420双闭环控制系统 光栅尺 PUMAI/0.5μm 封闭式玻璃光栅尺 测量CCD相机 日本SONY-CCD高清彩色1/3″摄像机+SV2000E图像卡，影像放大倍数30-230X 探针 TELES/英国雷尼绍探针 导航镜头 V-200大视野广角导航相机 光学镜头 高清连续变倍镜头/放大倍率0.7-4.5X
可选配：0.5X物镜，放大倍率15-115X，可选配：2X物镜，放大倍率60-460X。光源系统 256级程控五环八分区环形表面光源+轮廓LED冷光源
仪器硬件配置：
可选装配件：序号 名称 品牌产地 型号规格 数量 1 主机结构 山东济南青 00级花岗岩大理石底座+立柱 1 2 工作台 美国凯撒 7050航空铝表面汽车漆工艺 1 3 伺服电机 以色列Servotronix PH2-M/BDHDE高性能伺服电机 3 4 CCD相机 日本SONY 700TVL高清彩色CCD相机 1 5 导航镜头 自研 V-200大视野广角镜头 1 6 光学镜头 广东KOAMNIE 连续变倍镜头 1 7 光栅尺 广东PUMAI 分辨率0.5um 3 8 传动丝杆 台湾TBI SFAR1610静音型级 3 9 直线导轨 台湾上银 HGW20CC2RZAH-20-20 3 10 测量软件 广东广雄 CNC-3D多功能测量软件 1 11 运动控制器 广东广雄 420双闭环运动控制器 1 12 操作手柄 广东广雄 /210 1 13 工作台玻璃 广东KSM KSM/光学玻璃 1 14 光学校正片 广东KSM KSM/光学 1 15 光源系统 自研 上光：256级程控五环八区LED冷光源，底光：平行轮廓LED底光源 1 16 开关电源 台湾明纬 台湾明纬/LRS-200-24 1 17 工控电脑 智诚工控 CPU :I3
主板：工控主板4160
内存：4G
硬盘 ：1TB+120G
电源：长城400W
机箱： 工控机箱
显示器：24寸液晶彩显1 18 软件使用说明书 广东广雄 专用 1 19 加密锁 广东广雄 专用 1 20 电脑放置桌 广东广雄 专用 1
测量软件：序号 名称 品牌产地 型号规格 数量 1 探针测头 TELES/MCP MCP探针组（标配φ2mm/φ3mm红宝石测针) 1 2 激光测头 日本keyence G30/P030激光位移传感器 1

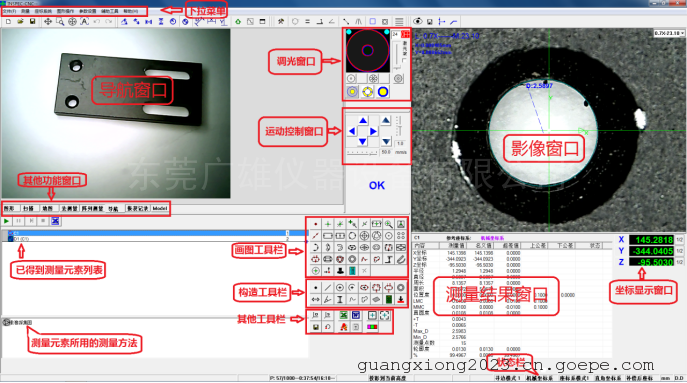

CNC3D是一款复合式多功能测量软件，研发团队经过多年量测软件的成功开发经验，将非接触式激光测头、接触式探针测头和光学影像完美结合的一款全新的复合式量测软件。操作简单、功能强大，集合了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法先进等多项特点，在演算法的先进和准确度上，也一样给予保证。广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式
软件功能：- 软件功能：包括二次元、2.5次元、工具显微镜、投影仪的功能。
- 功能强大的2D/2.5D/3D测量系统
②探针座标系统为基点测量产品的基础三维空间及二维平面尺寸。
③采用相同的座标系统，使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测量完美结合。
基本功能介绍：- 完整的几何尺寸（点、线、面、圆、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）测量功能。
- 组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等
- 形位误差量测，如同心度,真圆度,直线度,平行度等
- 强大之数学运算分析
- 影像直接经由计算机屏幕显示观察直接量测存盘
- 利用影像工具可快速进行2D轮廓边界点扫描
- 量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式
- 提供公差分析，可进行有效之品管检验
- 工件的对象化可直接对对象进行几何基本运算
- 兼容于WIN7, WIN10操作系统
高级功能介绍：- 自动对焦
- 影像自动捕捉，操作简便，量测精度高
- IUI功能，以尽可能少的时间完成操作
- AUTOCAD读档，图形比对
- 全自动同心变倍，同一工件可在不同倍率下量测（选配）
- 工作不必摆正，有座标转换功能，量测效率高
- 编程序自学习、阵列复制等功能实现大批量自动检测，提高工作效率。
- SPC功能
- 静态量测功能。
- 工件测量图片取像功能。
- 提供强大的线性与非线性补偿功能，保证机台精度更高。
-
-
广雄影像测量仪CNC
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥60000.00
- 产品型号：CNC
- 品 牌：广雄
- 所 在 地：广东东莞
- 更新日期：2023-06-01
选择 1台起售 ￥60000.00 库存充足 -+合计：1台总价：60000.00元店内推荐产品
